Autocad è un software di modellazione BI e tridimensionale.

È un software VETTORIALE: si muove per coordinate x-y-z.

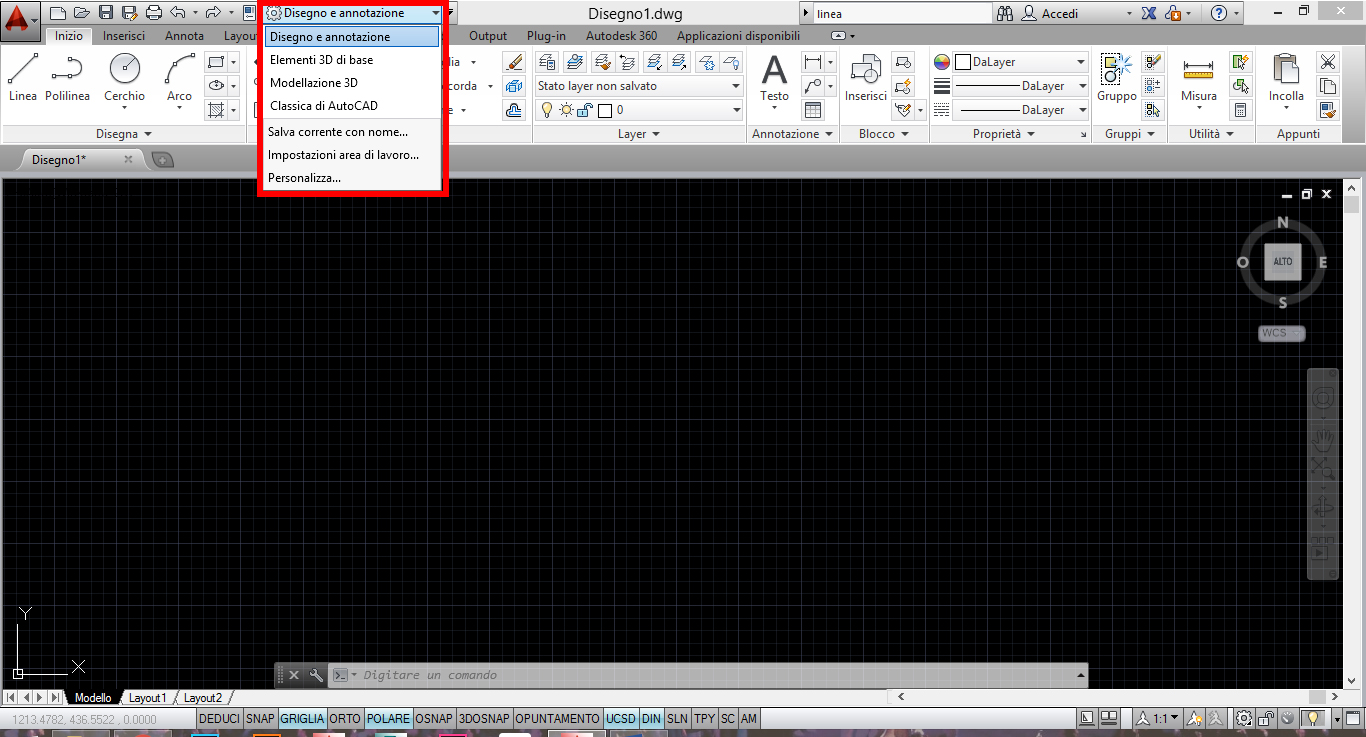

Aprendo il programma, possiamo scegliere diverse aree di lavoro, inerenti ad una specifica attività.

–Disegno e annotazione

–Elementi 3D di base

–Modellazione 3D

–Classica Autocad

Quando si creano ad esempio modelli 3D, è possibile utilizzare l’area di lavoro Modellazione 3D, che contiene esclusivamente barre degli strumenti, menù e tavolozze relative alle attività in 3D. Gli elementi dell’interfaccia non necessari per la modellazione 3D sono nascosti, in modo da lasciare sullo schermo il massimo spazio per lavorare.

Se scegliamo l’interfaccia Disegno e annotazione, nella parte superiore troviamo una serie di menù e comandi

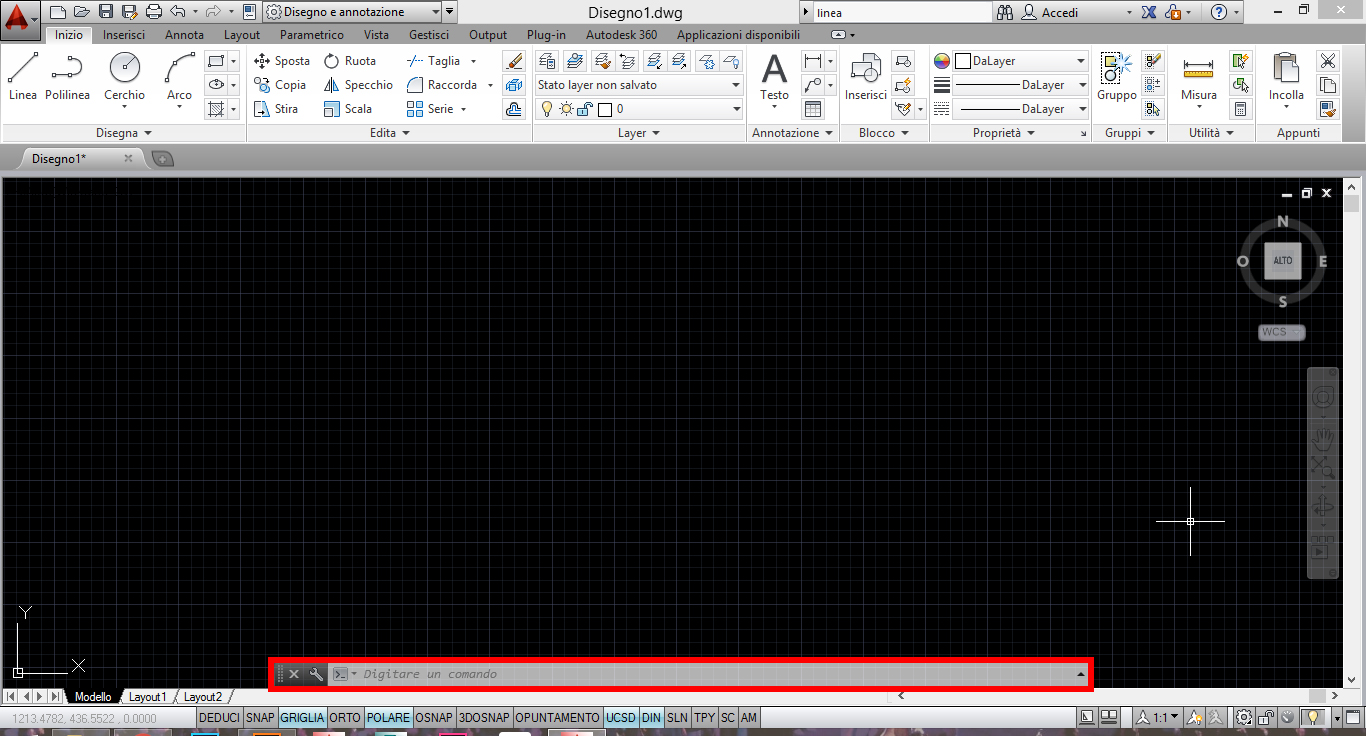

mentre nella parte inferiore troviamo un’area di digitazione dei comandi, nella quale è possibile scriverli anzichè azionarli con il mouse. Compaiono inoltre le indicazioni sull’utilizzo del comando.

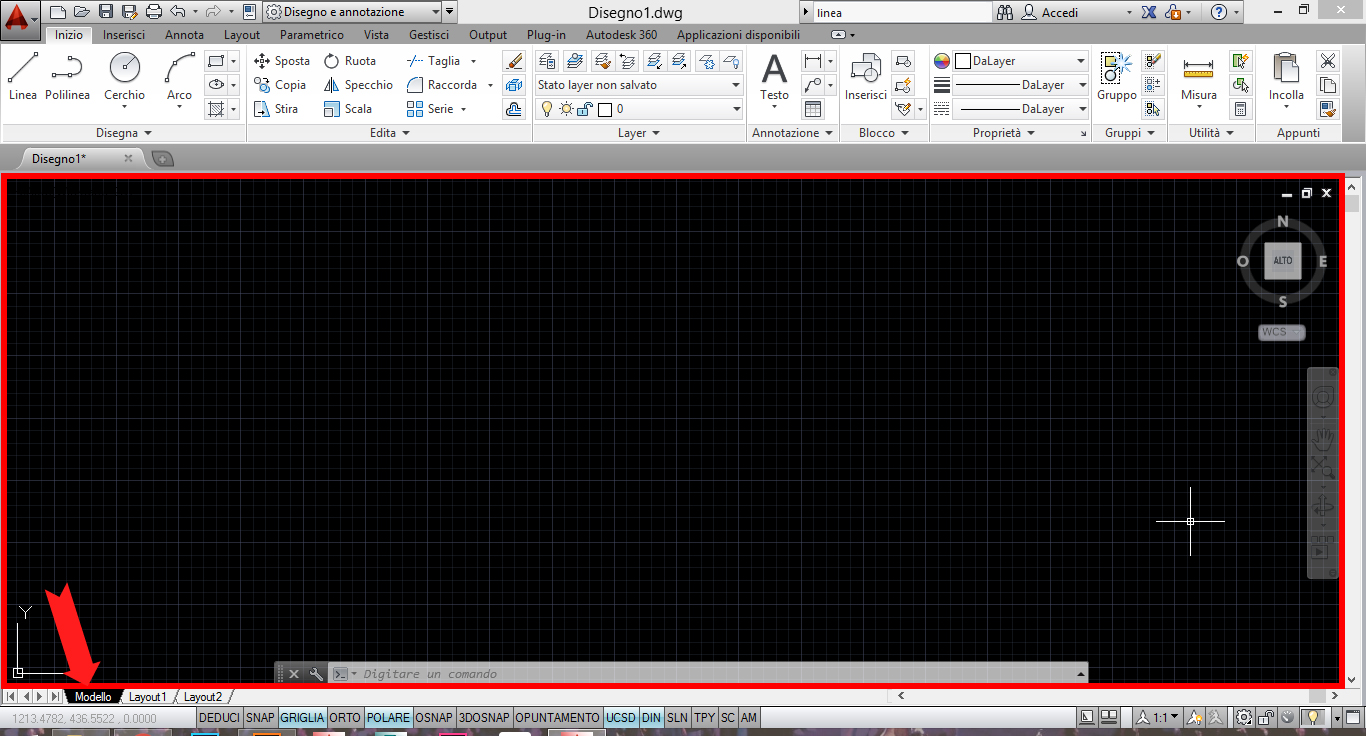

L’area di lavoro si chiama Modello (o Model) cioè uno spazio infinito dove poter modellare.

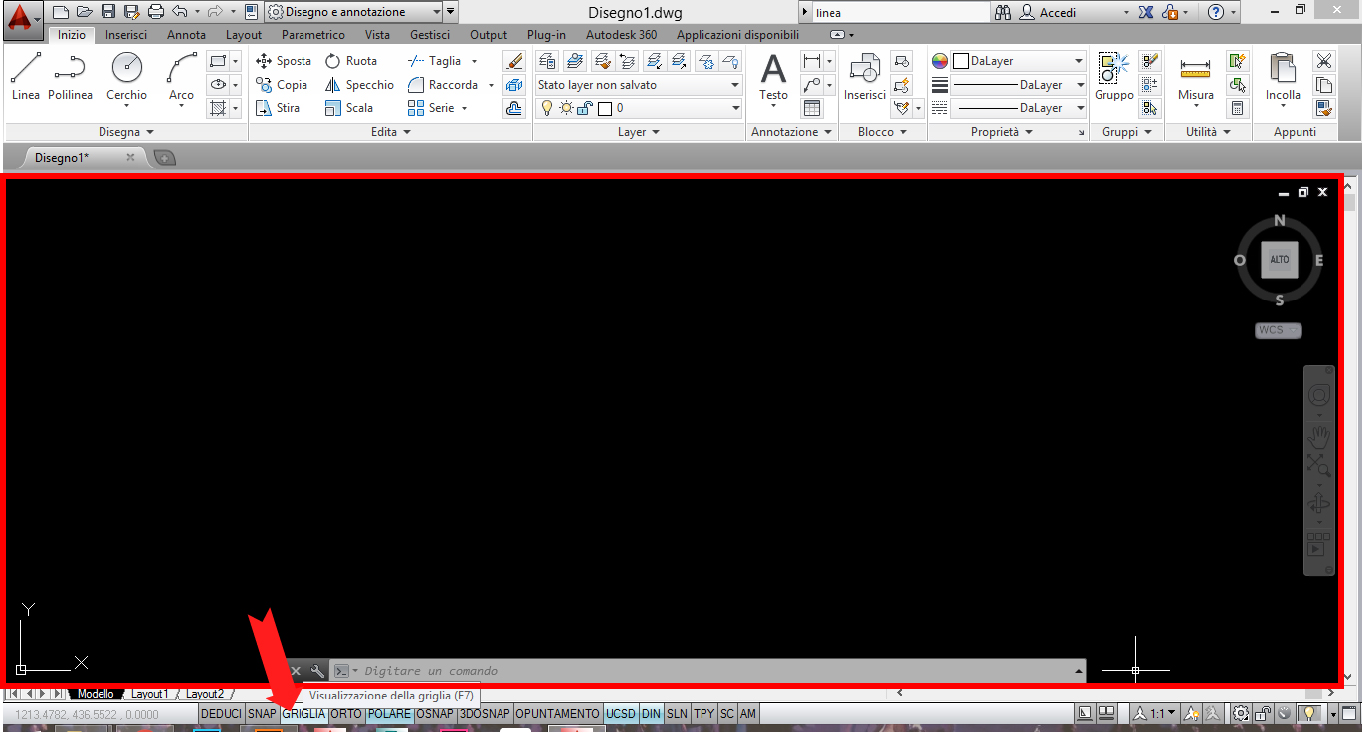

Se si aziona il comando Griglia (o Grid), appare o scompare la griglia di riferimento.

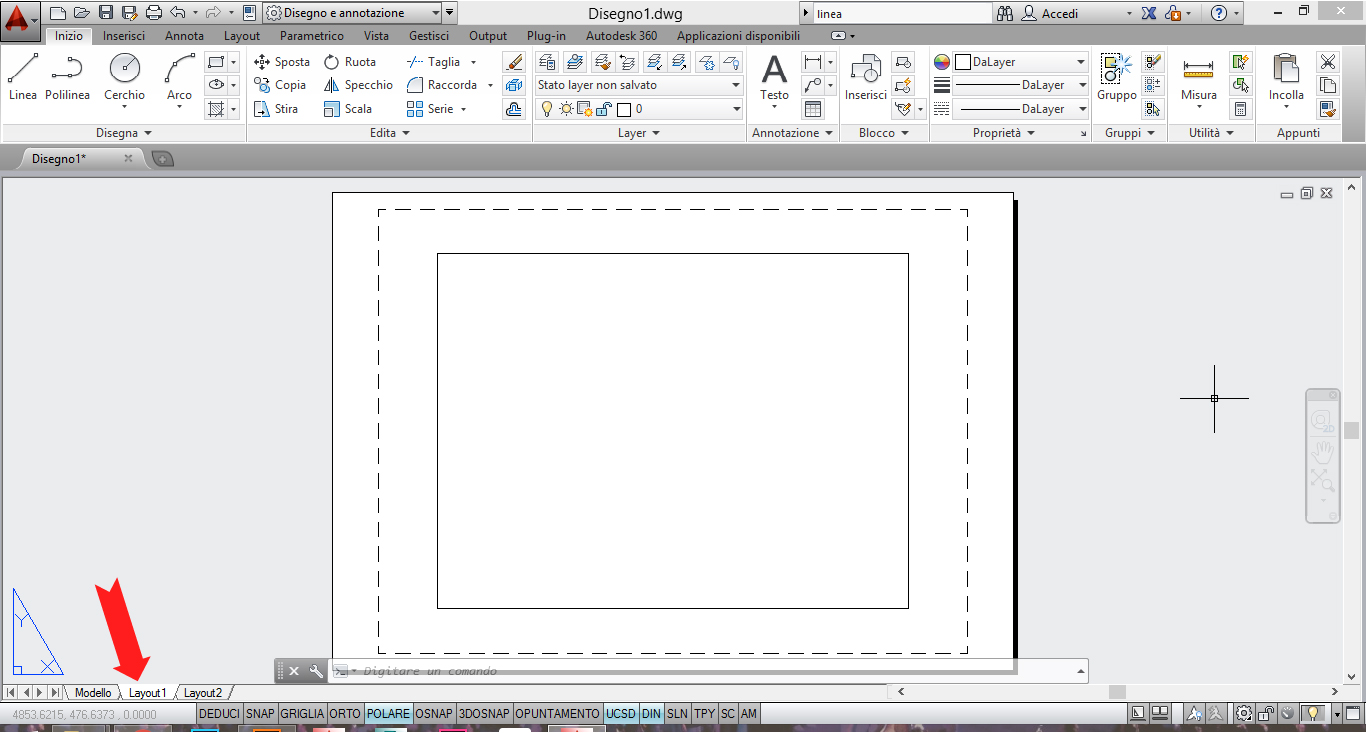

Layout invece equivale all’impaginazione del disegno da stampare: Il foglio di carta.

Solitamento l’unità di misura del disegno è impostata su mm. Per modificarla:

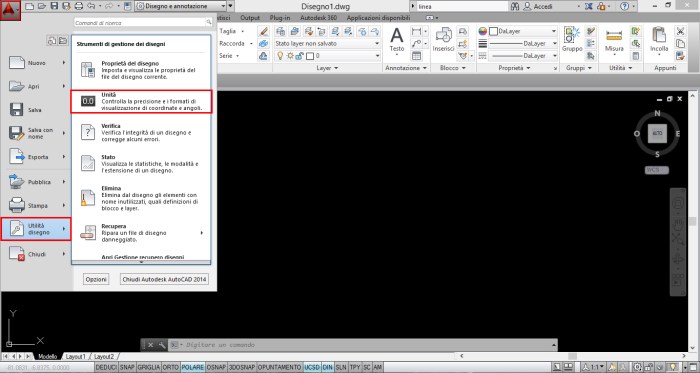

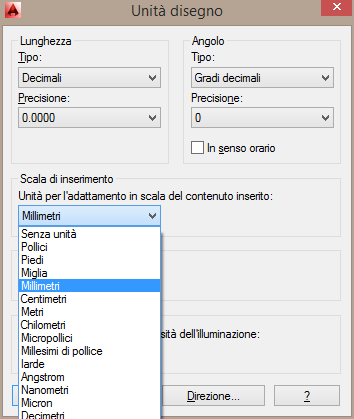

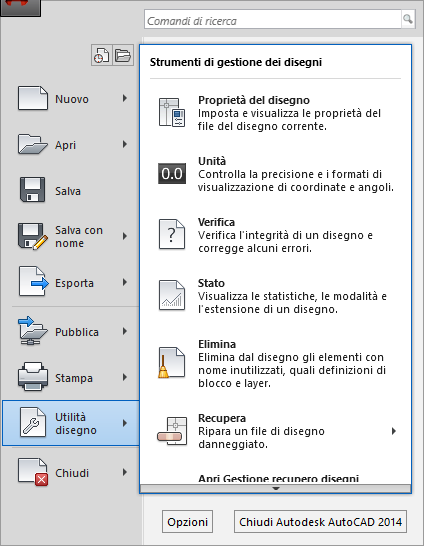

A ⇒Utilità disegno ⇒ Unità ⇒ e sotto la sezione Scala di inserimento, scegliere dal menù a tendina l’unità di misura desiderata.
